Twoje auto ma dwie anteny w zderzaku i jedną koło sprzęgła. Wiesz, po co?
Oprac.: Paweł Rygas
We współczesnym samochodzie znajdować się może nawet kilkanaście anten. Służą nie tylko do transmisji radiowych. Dzięki nim można też zdalne odblokować zamki, a nawet sterować ogrzewaniem.
Anteny są niezbędne do skutecznej komunikacji, odbioru i nadawania sygnału. W nowoczesnych samochodach ukrytych jest wiele anten często w bardzo nieoczywistych miejscach.
Płetwa zamiast pręta. To nie kwestia wyglądu
"Klasyczna antena prętowa, znajdująca się zwykle na dachu pojazdu, coraz częściej zostaje zastąpiona "płetwami", które nie tylko wyglądają lepiej, ale potrafią też zintegrować aż trzy funkcje jednocześnie. Obejmują one antenę LTE do łączności, antenę do sterowania niezależnym ogrzewaniem, jeśli samochód jest w nią wyposażony, oraz tzw. antenę GNSS" - tłumaczy Vlastimil Navrátil, koordynator działu odbioru i dźwięku w Škoda Technical Development.
Ta ostatnia odbiera sygnały z satelitów, wykorzystywanych do nawigacji, a także może obsługiwać inne systemy satelitarne używane na całym świecie, oprócz GPS.
W przypadku Skody sama antena radiowa została przeniesiona na tylną szybę. Jest to zadrukowana struktura zintegrowana ze szkłem, podobnie jak listwy służące do ogrzewania szyby. Spoglądając na samochód od tyłu można zauważyć, że obecne są tam dodatkowe, pionowe linie. "Z perspektywy częstotliwości radiowych cała konstrukcja w szkle działa jak antena, łącznie z częścią grzewczą. Poprzez płytki lutownicze i krótki kabel, sygnał z tej pasywnej anteny dociera do wzmacniacza umieszczonego w metalowej obudowie piątych drzwi, który wzmacnia sygnał i przesyła dalej przewodem do samochodowego systemu audio" - wyjaśnia specjalista, Petr Svoboda.
Jeśli samochód jest wyposażony w dach panoramiczny, antena LTE jest wówczas przymocowana pod nim - schowana na tyle sprytnie, że nie sposób jej zauważyć we wnętrzu pojazdu. Odbiera jednak sygnały przez szybę bez żadnych problemów. W takim przypadku antena do nawigacji GNSS jest umieszczona w segmencie na przedniej szybie w pobliżu wewnętrznego lusterka wstecznego, gdzie znajduje się również kamera oraz czujnik deszczu i światła.
Niektórzy producenci integrują antenę z boczną szybą przy bagażniku - jest to szczególnie częste w samochodach typu kombi. Sama Skoda stara się jednak trzymać tylnej szyby, głównie ze względu na większą powierzchnię, a co za tym idzie lepszy odbiór fal. W szkle umieszczone są zwyczajowo dwie anteny - do odbioru FM i radiofonii cyfrowej DAB. Jedna antena mogłaby być osłonięta z niektórych kierunków przez nadwozie, dlatego używa się dwóch, najlepiej jak najbardziej oddalonych od siebie oraz ustawionych w przeciwny sposób, aby nie zachowywały się podobnie. "Szklana" antena zawiera elementy filtrujące. Anteny są podłączone do ogrzewania, a bez odpowiednich filtrów włączenie odszraniania tylnej szyby zakłóciłoby odbiór sygnału.
Dwie anteny pod zderzakiem. Wiesz, do czego służą?

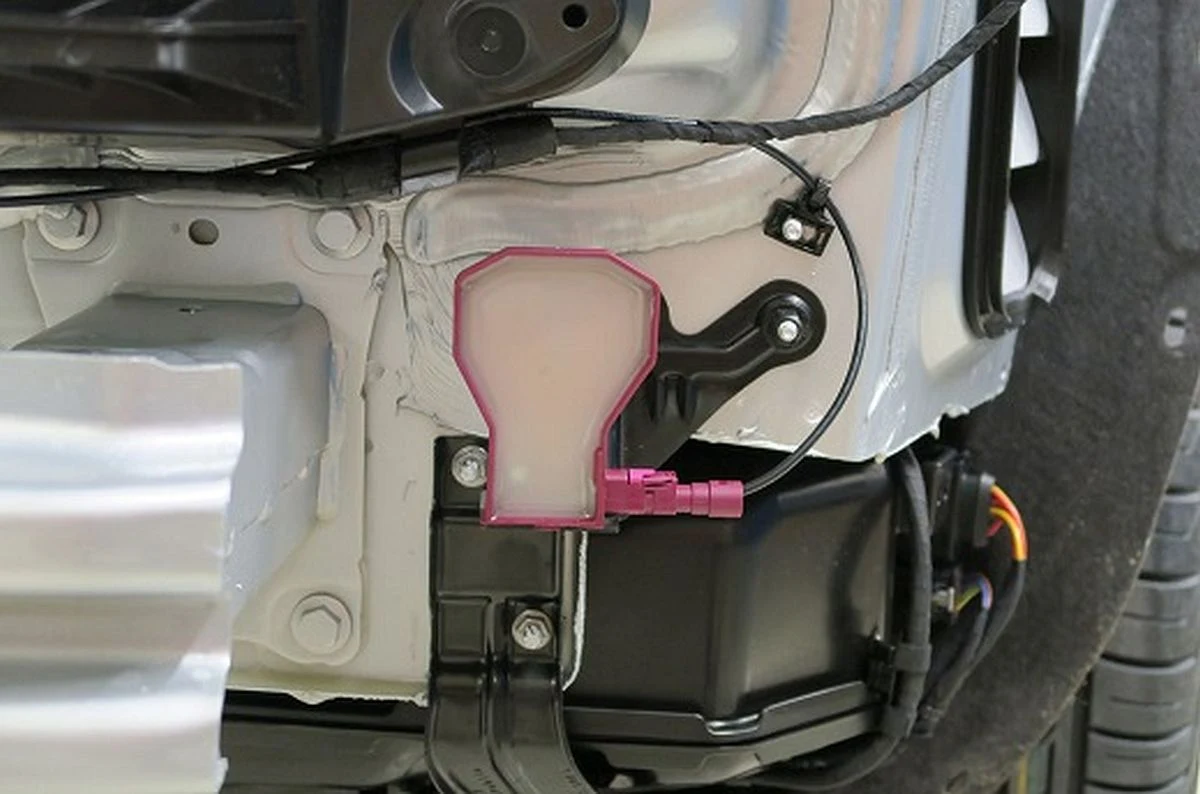

Pod okładziną tylnego zderzaka znajduje się kolejna para anten LTE. "Ta po prawej jest dedykowana do mobilnych usług transmisji danych i wraz z anteną w płetwie dachowej zapewnia najlepszy możliwy przepływ danych. Jedna by nie wystarczyła - antena albo odbiera, albo nadaje sygnał w określonym momencie, bo nie może obsłużyć obu czynności jednocześnie. Dlatego są one zdublowane, aby komunikacja samochodu z otoczeniem była jak najszybsza, płynna i wysokiej jakości, nawet przy większych ilościach danych. Ponadto dachowa antena LTE służy również potrzebom awaryjnego systemu e-Call. Jest to obowiązkowe w wielu regionach, więc nawet samochody z niższym poziomem wyposażenia mają anteny GNSS i LTE w płetwie dachowej, dzięki czemu samochód zna swoje położenie i może wysłać je do służb ratunkowych w specjalnym SMS-ie - wyjaśnia Vlastimil Navrátil.
Lewa antena w tylnym zderzaku służy jako wsparcie dla wyposażenia Phonebox. To moduł w desce rozdzielczej, który umożliwia indukcyjne ładowanie bezprzewodowe telefonów komórkowych. Jednak jest tam dość zasłonięty, więc sygnał zewnętrzny jest trudno dostępny. Antena ta zatem zasadniczo przybliża sygnał telefonii komórkowej do telefonu w kokpicie. Wszystkie europejskie modele Skody korzystają już z zestawu anten "wewnętrznych" i w nowych modelach nie są obecne klasyczne anteny prętowe, montowane na dachu. Z jednym wyjątkiem. Chodzi o model Fabia.
To sygnał AM, FM i DAB, odbierany jest tu przez antenę umieszczoną na belce dachowej. Bestseller marki ma ją na dachu, nawet jeśli jest wyposażony w nawigację.
Anteny do Bluetooth i Wi-Fi
Inne anteny w samochodzie to anteny do komunikacji urządzeń mobilnych z samochodem przez Bluetooth i Wi-Fi, dzięki czemu telefon komórkowy może połączyć się z systemem infotainment i np. odtwarzać muzykę, wyświetlać dostępny telefon na wyświetlaczu w konsoli środkowej za pomocą funkcji SmartLink lub utworzyć w samochodzie hotspot Wi-Fi. Anteny te są zintegrowane bezpośrednio z radiem samochodowym lub systemem infotainment i dlatego są dostarczane przez producenta.
Czy samochód nas rozpoznaje?
Obecnie zdecydowana większość kierowców wciska przycisk na pilocie, aby otworzyć samochód. Albo nawet nie musi nic klikać. System otwierania i zamykania drzwi pojazdu ma własną jednostkę sterującą, która znajduje się pod deską rozdzielczą, mniej więcej nad pedałem sprzęgła lub lewym podnóżkiem. Po naciśnięciu klawisza przez kierowcę pilot wysyła sygnał na fali 434 MHz. Odbiera go antena w jednostce sterującej, ocenia żądanie i otwiera samochód. Później ponownie zamyka samochód w ten sam sposób.
***
